Ako nainštalovať pružnú prírubu kĺbu na potrubie s veľkým priemerom
Ako renomovaný dodávateľ flexibilných spoločných prírub som bol svedkom z prvej ruky dôležitosť správnej inštalácie pri zabezpečovaní dlhovekosti a účinnosti potrubí s veľkým priemerom. V tomto blogu vás prevediem postupom kroku - krokový proces inštalácie flexibilnej príruby spoločného na veľkým plynovodom s priemerom, ktorý čerpá z mojich rokov priemyselných skúseností.
Krok 1: Príprava
Predtým, ako začnete proces inštalácie, je nevyhnutná dôkladná príprava. Najprv musíte zabezpečiť, aby potrubie bolo čisté a bez akýchkoľvek zvyškov, hrdze alebo špiny. To sa dá dosiahnuť pomocou drôtenej kefy alebo čistiaceho prostriedku na čistenie potrubia na čistenie vnútorných a vonkajších povrchov potrubia, kde bude nainštalovaná príruba.
Starostlivo skontrolujte flexibilnú prírubu spoločného, či neobsahuje akékoľvek príznaky poškodenia alebo defektov. Skontrolujte rozmery príruby, aby ste sa uistili, že zodpovedá priemeru a špecifikáciám potrubia. Ako dodávateľ poskytujeme podrobné špecifikácie produktu, ktoré vám pomôžu pri tomto procese.
Zhromaždite všetky potrebné nástroje na inštaláciu vrátane kľúčov, skrutiek, tesnení a krútiaceho momentu. Uistite sa, že skrutky majú správnu veľkosť a známku pre aplikáciu. Tesnenia by mali byť vyrobené z materiálu, ktorý je kompatibilný s tekutinou alebo plynom, ktorý bude prúdiť potrubím. Napríklad, ak potrubie nesie korozívnu látku, mal by sa použiť materiál tesnenia odolného voči korózii.
Krok 2: Umiestnenie príruby
Akonáhle je potrubie čisté a príruba je skontrolovaná, je čas umiestniť prírubu na plynovod. Umiestnite prírubu na koniec potrubia a zarovnajte otvory skrutky na prírube so zodpovedajúcimi otvormi na potrubí. Môže to byť náročná úloha, najmä pre potrubia s veľkým priemerom. Možno budete musieť použiť žeriav alebo iné zdvíhacie zariadenie na presné umiestnenie príruby.
Uistite sa, že príruba je sústredená na plynovod a že okolo obvodu je rovnomerná medzera. Pomôže to rovnomerne rozdeliť tlak, keď sú skrutky utiahnuté. Ak príruba nie je správne vycentrovaná, môže viesť k únikom a predčasnému zlyhaniu kĺbu.
Krok 3: Inštalácia tesnenia
Tesnenie zohráva rozhodujúcu úlohu pri predchádzaní únikom v prírubovom kĺbe. Opatrne umiestnite tesnenie medzi prírubu a potrubie. Uistite sa, že tesnenie je vycentrované a že pokrýva všetky otvory skrutky. Niektoré tesnenia sa dodávajú s podložkou na lepenie, ktoré môže uľahčiť proces inštalácie.
Pri inštalácii tesnenia buďte opatrní, aby ste ho nepoškodili. Vyvarujte sa natiahnutia alebo trhaniu tesnenia, pretože to môže ohroziť jeho tesniace schopnosti. Ak je tesnenie poškodené, pred pokračovaním v inštalácii ho vymeňte za nový.
Krok 4: Vloženie skrutiek
Po tesnení vložte skrutky cez otvory skrutky v prírube a potrubí. Uistite sa, že skrutky sú vložené z tej istej strany príruby, aby sa rovnomerne objavil a ľahšie utiahol. Je dobrým postupom mazať vlákna skrutiek vhodným mazivom, ako je napríklad anti - zaistiť zlúčeninu. To uľahčí sprísnenie skrutiek a zabráni im v budúcnosti zmocniť sa.
Vložte všetky skrutky rovnomerne okolo príruby, ale v tejto fáze ich úplne neutiahnite. Stačí ruka - utiahnite skrutky, kým nie sú útulné. Pomôže to držať prírubu a tesnenie na mieste, zatiaľ čo budete pokračovať v procese posledného sprísnenia.
Krok 5: Utiahnutie skrutiek
Správne utiahnutie skrutiek je rozhodujúce pre integritu prírubového kĺbu. Pomocou krútiaceho momentu utiahnite skrutky na odporúčanú hodnotu krútiaceho momentu. Hodnota krútiaceho momentu bude závisieť od veľkosti a stupňa skrutiek, ako aj od typu použitého príruby a tesnenia. Správne hodnoty krútiaceho momentu nájdete v špecifikáciách výrobcu.
Začnite utiahnutím skrutiek v krížovom vzorke. Pomôže to rovnomerne rozdeliť tlak okolo príruby a zabrániť deformácii príruby. Napríklad, ak je okolo príruby 12 skrutiek, začnite utiahnutím skrutky číslo 1, potom číslo 7 (oproti skrutke 1), potom číslo skrutky 3, potom skrutka číslo 9 atď.
Utiahnite každú skrutku v malých prírastkoch a po každom prírastku skontrolujte zarovnanie príruby a tesnenia. Tým sa zabezpečí rovnomerne utiahnutie spoja a že nedochádza k úniku. Po utiahnutí všetkých skrutiek na počiatočnú hodnotu krútiaceho momentu choďte znova okolo príruby a utiahnite skrutky k konečnej hodnote krútiaceho momentu.
Krok 6: Záverečná kontrola
Akonáhle sú všetky skrutky sprísnené, vykonajte konečnú kontrolu prírubového kĺbu. Skontrolujte akékoľvek známky netesností, ako sú vlhkosť alebo škvrny okolo kĺbu. Môžete tiež použiť tlakový test na overenie integrity kĺbu. Na potrubie, ktorý je o niečo vyšší ako normálny prevádzkový tlak, naneste tlak, ktorý je o niečo vyšší ako normálny prevádzkový tlak a na akékoľvek príznaky úniku.
Skontrolujte tesnenie, aby ste sa uistili, že je stále na mieste a počas procesu sprísnenia nebol poškodený. Skontrolujte zarovnanie príruby a potrubia, aby ste sa uistili, že nedošlo k žiadnym vyrovnaniam. Ak sa počas inšpekcie nájdu nejaké problémy, oslovte ich bezprostredne pred uvedením potrubia do prevádzky.
Súvisiace výrobky

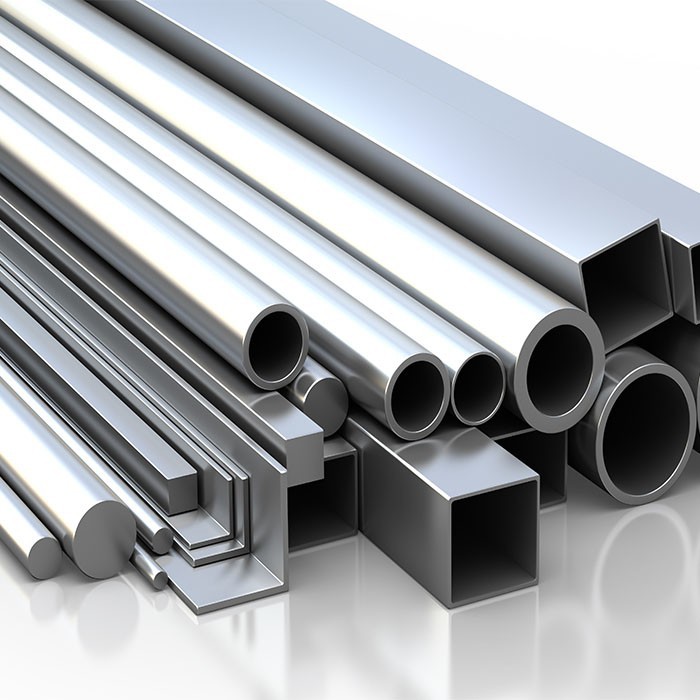

Počas procesu inštalácie vás môže zaujímať aj niektoré súvisiace produkty. Napríklad, ak potrebujete a1,25 palca oceľová trubicaPre sekundárnu pripojenie alebo podpornú štruktúru môžeme poskytnúť možnosti vysokej kvality. Navyše,Ferro molybdén s vysokou čistotouMôže sa použiť pri výrobe niektorých komponentov potrubia na zvýšenie ich pevnosti a trvanlivosti. A ak hľadáte spoľahlivéVýrobcovia cievok z nehrdzavejúcej ocele, môžeme ponúknuť odporúčania založené na našich znalostiach v priemysle.
Záver
Inštalácia flexibilnej príruby kĺbov do potrubia s veľkým priemerom je zložitý proces, ktorý si vyžaduje starostlivé plánovanie, správne nástroje a pozornosť k detailom. Podľa krokov uvedených v tomto blogu môžete zabezpečiť úspešnú inštaláciu a spoľahlivý prírubový kĺb.
Ak máte akékoľvek otázky týkajúce sa našich flexibilných spoločných prírub alebo potrebujete pomoc s procesom inštalácie, sme tu, aby sme pomohli. Náš tím odborníkov má rozsiahle skúsenosti v potrubnom priemysle a môže vám poskytnúť vedenie a podporu, ktorú potrebujete. Kontaktujte nás a prediskutujte svoje konkrétne požiadavky a začnite rokovania o obstarávaní. Tešíme sa na spoluprácu s vami na uspokojení vašich potrubí.
Odkazy
- „Sprievodca inštaláciou príruby potrubia“ - priemyselná štandardná príručka
- „Materiály pre plynovodné tesnenia“ - Journal of Pipeline Engineering
- „Hodnoty krútiaceho momentu pre skrutky príruby“ - Technická príručka výrobcu
